Rozhodlo měření.
Na stole leží nabídka na fotovoltaiku s baterií, návratnost v propočtu vypadá dobře a ve firmě panuje shoda, že baterie se dnes vyplatí všude. Jenže nabídka obvykle stojí na odhadu spotřeby, ne na datech. Několik týdnů měření přímo v rozvaděči ukáže, kolik práce bude baterie skutečně mít, kde firma platí zbytečně – a někdy i to, že plánovaná investice nedává smysl. Ve druhém dílu navazujícího článku ukazujeme, jak takové měření probíhá, co z výsledné zprávy vyčte vedení a co technik, a na čtyřech anonymizovaných případech z praxe, jak data změnila rozhodnutí.
Faktura ukáže jedno číslo za měsíc
Většina firem zná svou spotřebu elektřiny z měsíčních faktur. Faktura je ale součet – podobně jako měsíční spotřeba nafty neřekne, kde kamion stál v koloně a kde jel naplno do kopce. Z faktury nepoznáte, kdy vznikají výkonové špičky, jestli je správně nastavený hlavní jistič, zda některá fáze není přetížená, ani kolik energie provoz odebírá v noci, když se nepracuje. A právě tyto údaje rozhodují o tom, jak velkou fotovoltaiku nebo baterii provoz potřebuje.
Jak měření probíhá
Do hlavního rozvaděče, za elektroměr distributora, se připojí přenosný třífázový analyzátor sítě. Proud se snímá ohebnými cívkami, které se jen obemknou kolem vodičů – obvody se nerozpojují a provoz se zpravidla nemusí odstavit. Instalace trvá hodinu až dvě. Přístroj pak každou sekundu zaznamenává proud, napětí, výkon a další veličiny na všech třech fázích. Data jsou průběžně dostupná online, takže případná chyba v zapojení se odhalí hned, a ne až po měsíci.
Měřicí kampaň obvykle trvá dva až čtyři týdny a musí zahrnout běžné pracovní dny, víkendy a ideálně i typickou výrobní špičku. U sezónních provozů je rozumné měřit dvakrát – v zimě a v létě – nebo výsledek ověřit fakturami za celý rok.
Co se zaznamenává a k čemu to slouží:
Měření stojí řádově desítky tisíc korun. Technologie, o jejíž velikosti rozhoduje, stojí stovky tisíc až miliony. Je to nejlevnější pojistka proti předimenzované – a tedy předražené – investici.
Co ze zprávy vyčte manažer a co energetik
Kolik a kdy spotřebováváme?
odhad roční spotřeby a jeho rozpětí
podíl denní, večerní, noční a víkendové spotřeby
hodinovou mapu spotřeby
průměrný denní profil
klidový (noční) odběr a jeho cyklické nárůsty
zda je správně nastaven jistič či rezervovaný příkon
zda hrozí sankce nebo vypnutí provozu
čtvrthodinová maxima
percentily (P95, P99)
deset nejvyšších čtvrthodin a jejich příčinu
varianty s investicí, ročním přínosem a návratností
co se stane, když nic neuděláme
výkon střídače
kapacitu baterie
krátkodobou přetížitelnost
potřebné rezervy
zda hrozí poruchy a výpadky technologií
napětí podle ČSN EN 50160
nesymetrii fází, účiník po fázích, harmonické zkreslení
levná opatření s návratností do jednoho až tří let konkrétní okruhy
stroje a nastavení, které je třeba upravit
Manažer nemusí rozumět účiníku ani harmonickému zkreslení.
Potřebuje odpověď na tři otázky: kolik to stojí, kolik to přinese a jaké riziko podstupujeme, když nic neuděláme.
Energetik naopak dostává data, o která se může opřít při jednání s dodavateli i s vedením – už ne „myslím si“, ale „naměřili jsme“.
Informace pro nákupčí - Chtějte, aby zpráva oddělovala tři věci: naměřená fakta, odvozené odhady (například přepočet na celý rok) a chybějící údaje, které je třeba doplnit. Pokud dodavatel technologie počítá s jinými čísly, než ukázalo měření, máte v ruce konkrétní otázku do vyjednávání.
Čtyři provozy, čtyři rozhodnutí
Následující případy pocházejí z měření provedených v letošním roce. Firmy neuvádíme; čísla vycházejí z výsledných zpráv.
1. Obráběcí dílna - o 730 tisíc dražší sestava, za 20 let o 170 tisíc lepší výsledek

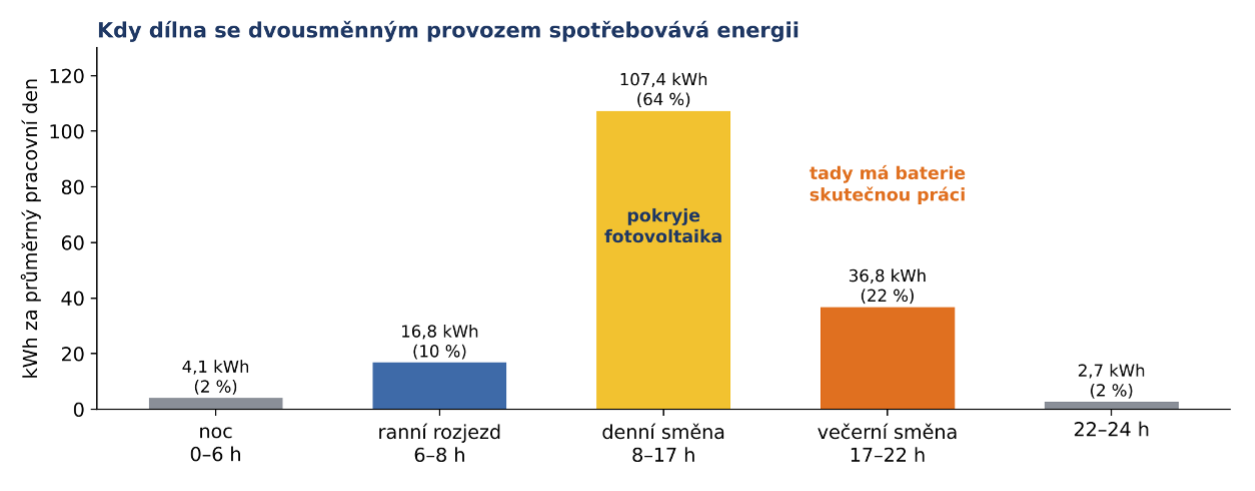

Dílna se dvousměnným provozem (6–22 h, ročně zhruba 52–53 MWh) chystala fotovoltaiku s baterií a nabíjení elektrické dodávky. Ke zvážení byly dvě sestavy: menší (fotovoltaika 45 kWp a baterie 40 kWh) a větší (59 kWp a baterie 100 kWh). Intuice říkala, že větší baterie znamená větší úspory.
Baterie má tedy každý den práci zhruba na 54 kWh. Menší baterie se vybije celá. Větší by i v ideálním slunečném dni zůstávala zhruba z poloviny nevyužita – a v zimě, kdy fotovoltaika vyrábí málo, by ji často nebylo čím nabít. Ekonomika obou sestav to potvrdila:
Větší sestava stojí o 730 tisíc korun víc, návratnost se prodlužuje z 5,1 na 7,3 roku a za dvacet let přinese navíc jen asi 170 tisíc. Jinými slovy: příplatek kromě zhruba o třetinu větší fotovoltaiky kupuje hlavně kapacitu baterie, kterou provoz nevyužije.
A co spotový trh? Stručně o arbitráži
Nevyužitou kapacitu větší baterie by teoreticky šlo zapojit do obchodování na spotovém trhu. Cena elektřiny se tam mění v průběhu dne, dnes už po čtvrthodinách. Nejlevnější bývá v noci a kolem poledne, kdy hodně vyrábějí fotovoltaiky, nejdražší ráno a večer. Arbitráž znamená nabít baterii, když je elektřina levná, a energii využít nebo prodat, když je drahá. Výnos tvoří rozdíl cen, od kterého je třeba odečíst ztráty v baterii, poplatky obchodníka a opotřebení baterie – každý obchodní cyklus spotřebovává cykly, na které se vztahuje záruka.
Firma má dvě cesty:
Arbitráž vyžaduje smlouvu navázanou na spotové ceny, řídicí systém, který baterii ovládá podle cen, a průběhové měření. V případě dílny by prodej nevyužité kapacity podle hrubého propočtu přinesl jednotky až nízké desítky tisíc korun ročně. Příplatek přes 700 tisíc korun to nevrátí.
Spotové arbitráži, jejím podmínkám a skutečným výnosům se podrobněji budeme věnovat v některém z dalších článků.
Měření přineslo i další zjištění. Nabíječka dodávky (11 kW) zapnutá po návratu vozidla by zvedla špičku z 29,5 kW až na 40,5 kW a v měřeném měsíci by ve 13 čtvrthodinách překročila pravděpodobnou hodnotu jističe (3 × 50 A). Místo dražšího navýšení jističe proto stačí nabíječku řídit podle aktuálního odběru. Noční klidový odběr 0,47 kW představuje ročně asi 4,4 MWh, tedy kolem 20 tisíc korun. Jeho pravidelné nárůsty ukázaly na kompresor, který v noci dopouští vzdušník – typický signál netěsností v rozvodu vzduchu, které stojí za to prověřit. A nízký účiník na jedné fázi spolu s napětím v horní polovině tolerance se promítl do zadání: střídač musí umět regulovat výkon podle napětí, jinak hrozí, že se při přetocích do sítě bude kvůli přepětí odpojovat.
2. Výrobní hala - nabídka počítala s 2,6× vyšší spotřebou
Majitel menší haly s jednosměnným provozem posuzoval nabídku na fotovoltaiku s baterií, velkou střešní elektrárnu a malou kogenerační jednotku. Simulace dodavatele počítala s roční spotřebou kolem 35 MWh. Měsíc měření ukázal odhadem 13,5 MWh.
Z dat vyplynula tři rozhodnutí:
Navíc měření ukázalo výrazně nerovnoměrné zatížení fází (jedna nese 44 % výkonu) a souběh rozběhů čerpadel. Obojí se řeší levně: přerozdělením okruhů a postupným spouštěním motorů. Zpráva přitom otevřeně upozorňuje, že roční odhad vychází z letního měsíce a je nutné ho ověřit fakturami – i to je důležitá informace pro rozhodování.
3. Potravinářský provoz - měření našlo riziko, které nikdo nehledal

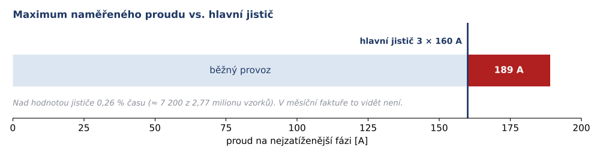

Provoz na zpracování masa (ročně kolem 300 MWh) plánoval fotovoltaiku a baterii kvůli úsporám. Měření ale nejdřív odhalilo něco jiného: proud na nejzatíženější fázi dosáhl 189 A, tedy 118 % hodnoty hlavního jističe 3 × 160 A. Netrvalo to dlouho – 0,26 % času –, ale pokud se přetížení protáhne nebo sejde s dalšími rozběhy, jistič vypne a s ním celý provoz včetně chlazení.
Tím se změnil pohled na baterii. Jako čistě úsporná investice by neobstála: přínos kolem 150 tisíc ročně při ceně přes 2,6 milionu znamená návratnost zhruba 17 let. Její obhajoba leží jinde – ořezává špičky pod hodnotu jističe (navýšení jističe o 30 A by jen na platbách za distribuci stálo zhruba 61 tisíc korun ročně), umožní zálohu kritických okruhů a využije víkendové přebytky fotovoltaiky. Vedení tak nerozhodovalo o tom, „kolik baterie ušetří“, ale o tom, jaké riziko řeší a kolik by stálo řešit ho jinak.
4. Průmyslový provoz - měření potvrdilo baterii a určilo její velikost
Měření není nástroj proti bateriím. Je nástroj proti odhadům. Ve čtvrtém provozu ukázalo stabilní, vysoké zatížení: průměrný proud 120 A, 70 % času nad 100 A, 95. percentil 193 A. Účiník 0,97 znamenal, že kompenzace není potřeba, a napětí 96 % času v úzkém pásmu ±5 % potvrdilo, že síť je dostatečně „tuhá“. To jsou ideální podmínky pro baterii, která ořezává špičky.
Ze statistiky proudu se odvodil cílový strop odběru i parametry baterie: střídač kolem 160 kW s krátkodobou přetížitelností 200 kW a kapacita přibližně 400 kWh. Zpráva zároveň vedení ukázala, kolik by stála záloha celého provozu:
Doba zálohy celého provozu - Potřebná kapacita (vč. 20% rezervy)
Navržená baterie tak pokryje i tři až čtyři hodiny zálohy. Osmihodinový ostrovní provoz by vyžadoval dvojnásobnou kapacitu a samostatné posouzení – o tom, proč na takové rozhodnutí nestačí katalog, jsme psali v minulém článku.
Jak měření pomáhá při investicích a plánu oprav
Ze všech čtyř případů plyne společný princip: měření mění pořadí otázek. Nejdřív zjistit, co se v provozu skutečně děje, pak odstranit levné ztráty a teprve na zbytek dimenzovat technologii.
Při přípravě investic
Při plánování oprav a údržby
Měření má hodnotu i po realizaci. Kontrolní měření po opravě nebo instalaci technologie ukáže, zda opatření přineslo, co slibovalo. U větších dodávek je rozumné zakotvit ho přímo do smlouvy jako součást přejímky.
Informace pro nákupčí - Do poptávky přiložte zprávu z měření a požadujte, aby dodavatel z naměřených dat vycházel. Do smlouvy zařaďte kontrolní měření po realizaci – je to nejjednodušší způsob, jak ověřit, že jste dostali, co jste zaplatili.
Baterie, fotovoltaika nebo kogenerace jsou dobré technologie – ve správné velikosti a na správném místě. Jestli jsou tím pravým pro konkrétní provoz, neřekne katalog, nabídka ani zkušenost souseda. Řeknou to data z vlastního rozvaděče. Několik týdnů měření stojí zlomek ceny investice a může ušetřit statisíce, odhalit skryté riziko, nebo naopak potvrdit, že se investice vyplatí. Ve všech případech dá majitelům i vedení to nejcennější: rozhodnutí opřené o fakta.
